碳化硅陶瓷微反应器带来一场新的革命

文章出处：原创网责任编辑：胡尊芳作者：胡尊芳人气：-发表时间：2017-03-30 13:37:00【大中小】

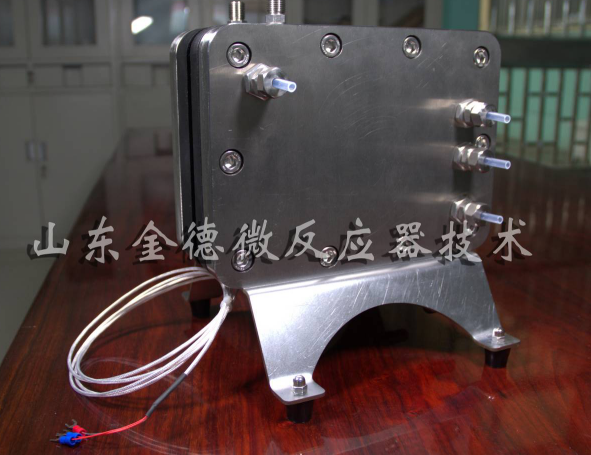

JD-SSIC碳化硅微通道反应器

一、产品概述

JDSSIC反应器芯片为无压烧结碳化硅材质，具有极强的耐化学腐蚀性和极佳的导热率，可处理包括氢氟酸、KOH等强腐蚀性物质，其高导热率决定了其具有极佳的换热效率，极大改善了反应过程的传热条件，加快了反应效率。反应器外部支架为不锈钢材质，带有特制隔热保温层，可有利于节能降耗以及更精准的控温。

二、产品特点

1、反应器芯片原材料为亚微米级高纯碳化硅，纯度99.5%以上，采用无压烧结工艺经2150度烧制，并经精密加工而成；

2、单组反应器单元为多片式结构，采用专利技术高温键合成一个整体，彻底消除了泄露风险。芯片自身带有温度探头，可灵活监控反应温度；

3、反应器芯片采用“反应/换热一体式”设计，一面是反应通道，一面是换热通道，两种功能集成在一块碳化硅板上，极大的提到了换热效率；

4、换热系统的冷热媒可直接注入反应器芯片的换热通道内，通道采用流线型设计并安装有扰流扩散器，既满足了媒介的快速流动，不会产生明显压降，又可保证媒介与芯片本体充分接触，有利于精准控温；

5、反应器模块单元带有特制的保温隔热层，使用特殊保温材料将碳化硅反应器芯片充分包裹，碳化硅芯片与外部金属部分无接触，保温隔热性能大大提高，有利于节能降耗，同时增加了设备使用中的安全性；

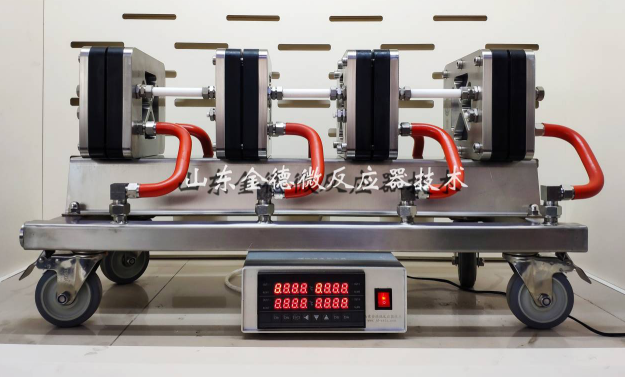

6、本反应器体积紧凑、结构清晰，可方便进行灵活的串联和并联操作，充分满足各种不同工艺场合；

7、反应路径无任何金属接触，进出液口使用专用的锥形连接器，便于快速连接PTFE管线，另外也可根据具体需求定制专用的进出口接头；

8、碳化硅反应器芯片可灵活定制。本公司具备完整的碳化硅制品生产体系，可根据用户具体需求进行定制化开发。

三、性能参数

操作条件	性能参数
工作温度	一般条件下-40-220℃ 可定制超高温型
工作压力	50bar 可定制超高压型
反应器芯片尺寸	实验室、准工业型：200mm140mm 量产型：∮300mm、200mm300mm
持液量	实验室型：10ml 中试及准工业型：36ml、66ml 量产型：258ml
通道尺寸	实验室型： 1.58mm---2mm 中试及准工业型： 2mm---3.2mm 量产型： 3.2mm---6mm
反应通量	实验室型： 1-20L/H（更大30L/ H）中试及准工业型： 20-100L/H（更大600吨/年）量产型：年通量可达5000吨
进出液接口设置	常规设置为2个反应进液口+两个换热介质口
反应单元类型	预热+混合单元 ● 反应+停留单元 ● 冷却+淬灭单元可根据需求灵活搭配
